导热硅胶片导热系数测定

发布日期:2019-09-09 作者:科士华 点击:

导热硅胶片是以硅胶为基材,添加金属氧化物等各种辅材,通过特殊工艺合成的一种导热介质材料,在行业内,又称为导热硅胶垫,导热矽胶片,软性导热垫,导热硅胶垫片等等,是专门为利用缝隙传递热量的设计方案生产,能够填充缝隙,完成发热部位与散热部位间的热传递,同时还起到绝缘、减震、密封等作用,能够满足设备小型化及超薄化的设计要求,是极具工艺性和使用性,且厚度适用范围广,一种极佳的导热填充材料。

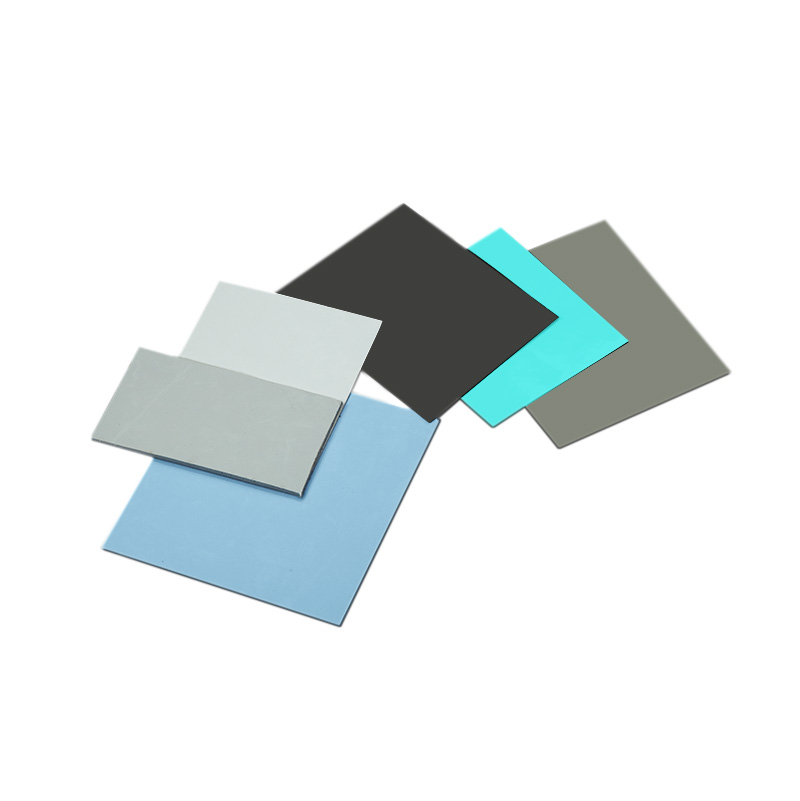

导热硅胶垫

导热硅胶片常用的导热系数测试方法有以下三种:

1. 热板法(Hot Plate)/热流计法(Heat Flow Meter)稳态法

原理是Fourier传热方程式计算法:dQ=-λdA·dt/dn

其中:式中 Q-----导热速率,w;

A-----导热面积,m2;

dt/dn-----温度梯度,K/m;

λ------导热系数,w/m·K;

测试过程中对样品施加一定的热流量,测试样品的厚度和在热板/冷板间的温度差,得到样品的导热系数,测试过程中需要样品为常规形状的大块体以获得足够的温度差。误差来源:热板/冷板中的样品没有很好的进行保护,存在一定的热损失。测温元件是热电偶,将热板/冷板间隙的界面影响都计算在内。第一个误差来源令这个方法不适合导热系数>2W/mK的样品,热损失太大,而且温度越高,误差越大。第二个误差来源实际是将接触热阻也计算在内,温度差偏大,因此实际测得的导热系数偏低。另外,这一方法只能提供导热系数的数据,精度为5%。

2. 激光散光法(Laser Flash)

瞬态法,其原理是一束激光打在样品上表面,用红外检测器测下表面的温度变化,实际测得的数据是样品的热扩散率,通过与标准样品的比较,同时得到样品的密度和比热,通过Cp=λ/H, H----热扩散系数,m2/s;λ----导热系数,w/m·K;Cp----体积比热,J/m3·K,并通过数据计算得到样品的导热系数。此测试方式优点是快速,非接触法,适合高温,高导热样品,但不适合多层结构、涂层、泡沫、液体、各向异性材料等。原因是激光法测试的是热扩散率,数学模式建立在各向同性材料的基础上,如为多层结构、涂层,或样品存在吸收/辐射,则测得样品的比热出现较大偏差。另外,还需要用其他方法测得密度,才能折算为导热系数,增加了误差的来源。通常,激光脉冲法精度为热扩散率3%,比热7%,导热系数10%。

3、Hot Disk(TPS技术)

样品尺寸:固体:直径或边长大于2mm,厚度大于0.5mm(2个一模一样),样品可以为不规则形状,只要上下表面平整即可;导热系数范围: 0.005―500 W/mK 。温度范围: 室温 ― 700°C,测试原理:瞬变平面热源技术(TPS),测试模块:基本、薄膜、平板、各向异性、单面、比热。探头尺寸:2-29.40 mm 。

深圳市科士华电子科技有限公司是一家专业生产与销售各种导热硅胶与配线器材的企业。公司产品规格齐全,主要有各种高品质的导热硅胶片、导热硅脂、导热石墨片、导热双面胶、导热灌封胶、防静电硅胶片、硅胶、橡胶脚垫、LED间隔柱、PC板部品、固定座、保护部品、端子、接插件等产品;其产品广泛应用于电子电脑、自动化设备及通讯、家用电器等。
